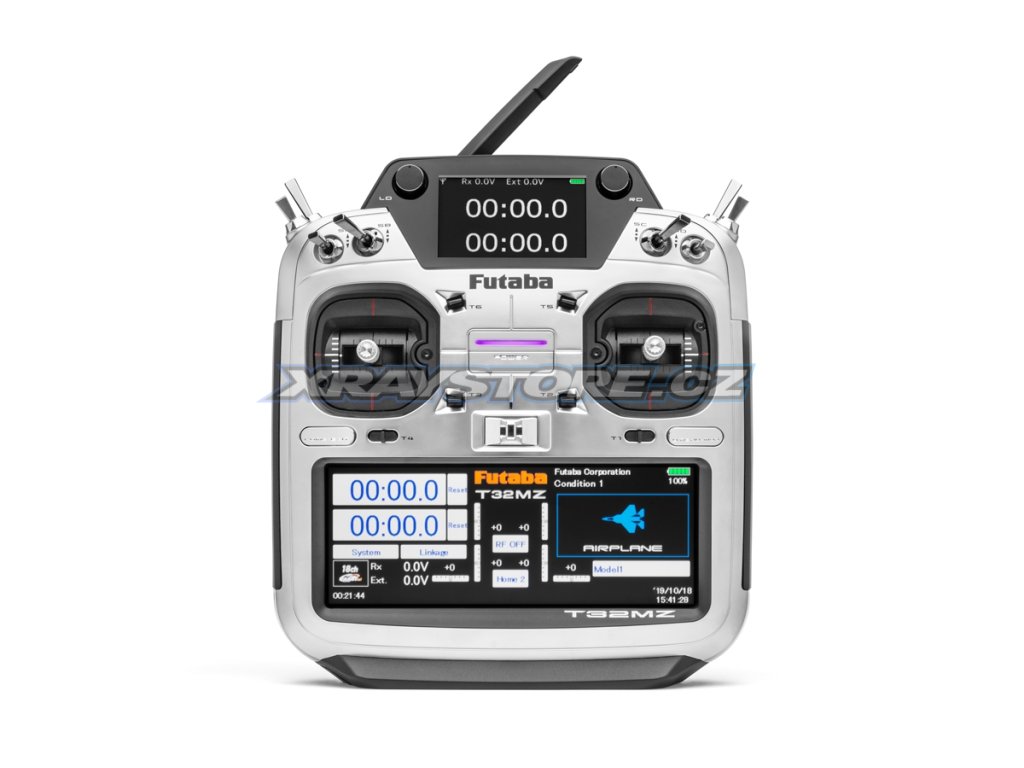

Futaba 32MZ, přijímač R7108SB

Detailní popis produktu

Špičková 18kanálová (s možností rozšíření na 32 kanálů) RC souprava používající telemetrický přenosový systém FASSTest-2.4GHz pro pokročilé sportovní i velmi pokročilé rekreační modeláře a jejich jednoduché, složité i obří modely. Vysílač je možno také přepnout do přenosových režimů T-FHSS Air (rovněž telemetrický), FASST Multi/7ch a S-FHSS a používat tak celou škálu leteckých přijímačů Futaba s telemetrií i bez ní. S přijímačem R7108SB obsaženým v soupravě máte k dispozici 8 kanálů PWM pro klasická serva (resp. 16 kanálů při použití režimu 2 přijímačů) nebo plných 18 kanálů prostřednictvím sběrnic S.BUS a S.BUS2; stejně jako telemetrické údaje o napájecím napětí přijímače, napětí dalšího externího (např. pohonného) akumulátoru a síle signálu zachycovaného přijímačem. Další telemetrická data můžete získávat z dodatečných telemetrických senzorů připojených do sběrnice S.BUS2. Při použití funkce Multiprop 1 a 2 a proporcionálních multidekodérů MPDX-1 připojených k přijímači je možno 1 nebo 2 z proporcionálních kanálů expandovat na 8 proporcionálních kanálů, takže T32MZ může ovládat celkem až 32 kanálů.

Vysílač T32MZ ve skříňce dokonale padnoucí do ruky je vybaven přesnými křížovými ovladači s nastavitelnou aretací/neutralizací, 10 přepínači, 4 posuvnými ovladači, 6 digitálními trimy a 2 otočnými proporcionálními ovladači. K programování slouží dvojice tlačítek a velký podsvícený HVGA barevný dotykový LCD displej zajišťující snadnou orientaci v intuitivním menu využívajícím operační systém Windows Embedded Compact 7. T32MZ má paměť pro 30 modelů neomezeně rozšiřitelnou pomocí SD karty a širokou škálu pokročilých mixových funkcí pro akrobatická letadla, větroně a vrtulníky. Kromě zobrazení telemetrických dat na displeji je k dispozici hlasový výstup telemetrie v zásuvce pro sluchátko (není součástí soupravy). T32MZ je rovněž vybaven zásuvkou učitel-žák a umožňuje rovněž programovat a nastavovat S.BUS serva. Nechybí přehrávač hudby (pro zvukové soubory WMA uložené na mikroSD kartě) a záznamník zvuku s mikrofonem.

Pro napájení slouží 1S LiPo akumulátor 6600 mAh, součástí soupravy je i síťový adaptér k jeho nabíjení (nabíjecí automatika je vestavěna ve vysílači).

FUNKCE

• Přenosový systém FASSTest 18CH s telemetrií (16 proporcionálních + 2 spínané kanály), superrychlý FASSTest 12CH (12 kanálů, telemetrie pouze napájecí napětí přijímače), FASST MULTI (16+2 kanály bez telemetrie, FASST 7CH (7 kanálů), T-FHSS Air s telemetrií, S-FHSS 2.4GHz bez telemetrie, CRSF protokol pro TBS Crossfire (jednosměrná komunikace). V režimech FASSTest 18CH a FASST MULTI je možno dva z proporcionálních kanálů expandovat na 8 proporcionálních kanálů s pomocí funkce Multiprop a dekodéru MPDX-1 připojeného k odpovídajícímu kanálu přijímače.
• HVGA barevný podsvícený dotykový LCD displej (640x240 bodů) pro rychlé a snadné programování, pomocný displej v horní části předního panelu vysílače pro zobrazování časomíry a telemetrie
• Až 8 letových režimů pro dokonalé ovládání vašeho modelu za všech podmínek
• Plná telemetrie s přenosem dat ze široké škály senzorů s možností zápisu na mikroSD kartu
• Paměť pro 30 modelů neomezeně rozšiřitelná pomocí mikroSD karty.
• LiPo vysílačový akumulátor 3,7 V 6600 mAh pro dlouhý provoz
• Hlasový výstup telemetrie na zásuvce pro sluchátko (jack 3,5 mm) + přehrávání hudby z mikroSD karty
• Aktualizovatelný software
• Volně přiřaditelné 4 posuvné a 2 otočné ovladače, 10 přepínačů, 6 digitálních trimů, přičemž bloky přepínačů vlevo i vpravo nahoře jsou oddělitelné a umožňují výměnu přepínačů za jiné typy (2/3polohové, momentové atd.)
• Přesné křížové ovladače uložené ve 4 kuličkových ložiscích
• Zásuvka učitel-žák
• Zásuvka pro programování serv S.BUS
• Jména modelů s až 32 znaky + nastavitelný obrázek pro každý model
• Subtrimy
• Obracení smyslu výchylek serv
• Nastavení koncových bodů a limitů výchylek
• Nastavení rychlosti serv
• Resetování dat
• Nouzové výchylky fail-safe
• Dvojí výchylky (až 6 různých poměrů pro každý letový režim)
• Nastavení průběhu výchylek se šesti volitelnými typy průběhů (přímkové, 2x exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem)
• Volně programovatelné mixy (10 mixů pro každý letový režim) se šesti volitelnými typy průběhů (přímkové, 2x exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem)
• Většina mixových funkcí má šest volitelných typů průběhů (přímkové, 2x exponenciální, symetrické lomené, křivky s max. 17 body s přímkovými úseky nebo s vyhlazeným průběhem) a možnost přiřazení trimu/otočného či posuvného ovladače pro jemné dolaďování za letu
• Zhasínání motoru
• Bezpečný volnoběh
• Bohatost směsi (pro RC karburátory s nastavitelnými jehlami)
• Logicky vázané přepínače (max. 10 pro volbu letových režimů, 8 pro mixové funkce pro každý letový režim)
• Uživatelské menu (dovoluje pro větší přehlednost vybrat jen několik nejvíce používaných programových funkcí)
• Servo monitor a servotester
• Dvě časomíry (stopky nebo časovač)
• Provozní doba modelu
• Provozní doba vysílače
• Signalizace polohy ovladače plynu při zapnutí
• Nastavitelné podsvícení displeje
• Kalibrace křížových ovladačů
• Výstražná signalizace – zvuková a vibrační
• Kontrola dosahu
• Nastavení režimu činnosti se 2 přijímači

Programové menu pro akrobatická letadla

• 13 typů křídla (7 typů pro normální letadla, 6 typů pro samokřídla)
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek – až 4 klapky
• Diferenciace výchylek křidélek – až 4 křidélka (6 průběhů, křivka s až 17 body)
• Mix křidélka-vztlakové klapky (6 průběhů, křivka s až 17 body)
• Mix křidélka-brzdící klapky (6 průběhů, křivka s až 17 body)
• Mix křidélka-směrovka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix aerodynamická brzda-výškovka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix směrovka-křidélka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix camber (zakřivení odtokové hrany) až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění)
• Mix výškovka-camber (6 průběhů, křivka s až 17 body, dolaďování)
• Mix vztlakové klapky-výškovka (6 průběhů, křivka s až 17 body, dolaďování)
• Aerodynamická brzda pro až 8 brzd/klapek/křidélek
• Ovládání gyra – řízení zisku/přepínání provozních režimů pro tříosá gyra pro letadla
• Kopaný výkrut
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)
• Mix směrovka-výškovka (6 průběhů, křivka s až 17 body, dolaďování)
• Vícemotorový model – mix pro koordinované ovládání až 4 motorů

Programové menu pro větroně

• 13 typů křídla (7 typů pro normální letadla, 6 typů pro samokřídla)
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek – až 4 klapky
• Diferenciace výchylek křidélek – až 4 křidélka (6 průběhů, křivka s až 17 body)
• Mix křidélka-vztlakové klapky (6 průběhů, křivka s až 17 body)
• Mix křidélka-brzdící klapky (6 průběhů, křivka s až 17 body)
• Mix křidélka-směrovka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix aerodynamická brzda-výškovka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix směrovka-křidélka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix camber (zakřivení odtokové hrany) až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění)
• Mix výškovka-camber (6 průběhů, křivka s až 17 body, dolaďování)
• Mix vztlakové klapky-výškovka (6 průběhů, křivka s až 17 body, dolaďování)
• Mix butterfly až pro 8 klapek/křidélek (6 průběhů, křivka s až 17 body, zpoždění)
• Trim mix 1 a 2 (zpoždění, dolaďování)
• Ovládání gyra – řízení zisku/přepínání provozních režimů pro tříosá gyra pro letadla
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)
• Akcelerace – pro akceleraci odezvy výškovky, mixů výškovka-camber a křidélka-směrovka

Programové menu pro vrtulníky

• Mix pro 8 typů desky cykliky s nastavitelným neutrálem, velikostí výchylek, poměrem kompenzačních mixů, kompenzací táhel a rychlosti
• Křivka plynu (6 průběhů, křivka s až 17 body, trim plynu ve visení)
• Křivka kolektivu (6 průběhů, křivka s až 17 body, trim kolektivu ve visení, trimy vysokého a nízkého kolektivu)
• Akcelerace – akcelerace odezvy pro plyn a kolektiv
• Autorotace
• Nastavení výchylek a korekcí pro desku cykliky (6 průběhů, křivka s až 17 body)
• Limit výchylek cyklického řízení
• Korekční mixy do plynu (klonění/klopení/bočení-plyn) (6 průběhů, křivka s až 17 body)
• Řízení zisku/přepínání provozního režimu gyra pro až 3 gyra s až 3 hodnotami pro každý letový režim
• Mix kolektiv-jehla (6 průběhů, křivka s až 17 body, dolaďování)
• Revomix (6 průběhů, křivka s až 17 body)
• Ovládání governoru )až 3 hodnoty cílových otáček pro každý letový režim, dolaďování)
• Omezovač plynu
• Inteligentní rozhraní pro nastavování gyroskopických systémů Futaba CGY755 a CGY760R na displeji vysílače s možností připojení po kabelu (stejné funkce v plném rozsahu jako na GPB-1) nebo bezdrátového připojení (po předchozím načtení dat z gyra po kabelu, omezený počet funkcí)

Kompatibilní telemetrické senzory a další zařízení

• Teplotní senzor (SBS-01T)
• Teplotní senzor (SBS-01TE)
• Otáčkoměr s optickým snímačem (SBS-01RO)
• Otáčkoměr s magnetickým snímačem (SBS-01RM)
• Otáčkoměr pro střídavé motory (SBS-01RB)
• Napěťový senzor (SBS-01V)
• Proudový senzor (SBS-01C)
• Barometrický výškoměr/variometr (SBS-01A, SBS-02A)
• GPS senzor (SBS-01G, SBS-02G)
• Rychloměr s Pitotovou trubicí (SBS-01TAS)
• Servo senzor pro S.BUS2 serva (SBS-01S)
• Letový zapisovač (zápis telemetrických dat na SD kartu)
• Regulátory ROXXY
• Regulátory Kontronik
• JetCat V10
• Power Box

RC SOUPRAVA OBSAHUJE

• Vysílač Futaba T32MZ 2.4GHz v módu1
• Přijímač R7108SB
• Elektronický vypínač ESW-1J s kabely
• Popruh
• Vysílačový akumulátor 3,7 V LiPo 6600 mAh
• Síťový adaptér s USB kabelem pro nabíjení vysílačového akumulátoru
• Stylus (kombinovaný s klíčem na matice přepínačů)
• Imbusová klička 1,5 mm a 2,5 mm (uložené ve stylusu)
• Plastový šroubovák
• Hadřík na čištění displeje
• Návod k obsluze
